Στην Αυστρία, οι βιομηχανίες όπως η μεταποίηση τροφίμων, η χημική και η περιβαλλοντική επεξεργασία απαιτούν υψηλότερα πρότυπα για την ξήρανση των κόκκων, ιδιαίτερα σεσυνεχή λειτουργία, ομοιόμορφη ξήρανση και συμμόρφωση του υλικούΤα συμβατικά συστήματα παρτίδας είναι όλο και πιο ανίκανα να ανταποκριθούν στις σταθερές απαιτήσεις παραγωγής με αυστηρά πρότυπα αποδοτικότητας.

ΙΙ.Σενάριο πελάτη και εφαρμογής

Ο πελάτης είναι μια εταιρεία χημικής επεξεργασίας στην Αυστρία που χειρίζεται μεσαίου μεγέθους κόκκους με μεταβλητή υγρασία.καρυκεύματα, μαζί με τη συνεχή λειτουργία για να ταιριάζουν τα συστήματα τροφοδοσίας ανωτέρω.

ΙΙΙ.Η εξατομικευμένη διαμόρφωση του προϊόντος μας

Προϋποθέσεις σχεδιασμού εξοπλισμού:

1Υλικές συνθήκες

Ονομασία του υλικού:Καρυκεύματα

Δυνατότητα επεξεργασίας:300 kg/ώρα

Θέρμανση πρώτης ύλης:15-20°C(σχεδιασμένο για θερμοκρασία δωματίου)

2. Προϋποθέσεις διαδικασίας

• Μέθοδος ξήρανσης:Λειτουργία για την παραγωγή ηλεκτρικών συσσωρευτών
• Μέθοδος επαφής μεταξύ υλικών και θερμού αέρα:Τύπος διασταύρωσης ροής
• Πηγή θερμότητας και μέθοδος θέρμανσης:Ατμός
• Θέρμανση του αέρα εισόδου για ξήρανση:150-160°C
• Θέρμανση καυσαερίων ξήρανσης:90°C έως 100°C
• Μέθοδος απόρριψης προϊόντος:Κύρια μηχανή
• Μέθοδος αφαίρεσης σκόνης:Πρωτογενής κυκλώνας + καθαριστικό νερού

Υλικό: Upper θάλαμο, υγροποιημένοΤο κρεβάτι, και η αποδέσμευση είναι από ανοξείδωτο χάλυβα 316L, ενώ τα υπόλοιπα είναι από ανθρακικό χάλυβα.

Ηλεκτρική τροφοδοσία: 380V, 3 φάσεων, 50Hz

Περιοχή δαπέδου: Βλέπε παραρτήματα

3Δημόσιες υπηρεσίες

• Εφοδιασμός ενέργειας:380V, 3 φάσεις, 50Hz
• Περιοχή δαπέδου:Βλέπε παραρτήματα

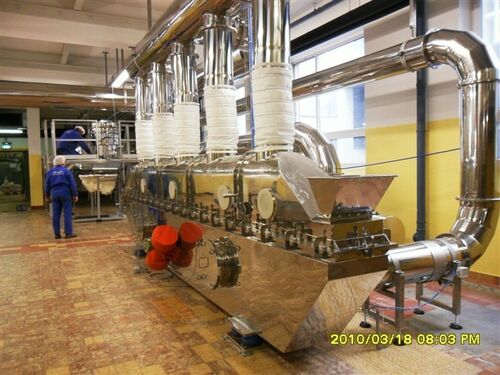

Επιλογή υγροποιημένου κρεβατιού στεγνής γραμμικής δονήσεως

^{Δονητικό μοντέλο υγροποιημένου στεγνωτήρα κρεβατιού:ZLG-6x0.45, επιφάνεια κρεβατιού:20,7m2}

1Αρχή λειτουργίας και περιγραφή του συστήματος

(1) Αρχή λειτουργίας

Ο δονητικός υγροποιημένος στεγνωτής κρεβατιού χρησιμοποιεί τη δύναμη δονήσεων που παράγεται από έναν κινητήρα δονήσεων για να προκαλέσει ταλαντώσεις κινητήρα.Τα υλικά πηδούν προς τα εμπρός στις πλάκες διανομής αέρα ενώ ο θερμός αέρας που εισάγεται από το κάτω μέρος του κρεβατιού στεγνώσεως τα διατηρεί σε υγροποιημένη κατάσταση, διασφαλίζοντας πλήρη επαφή με τον θερμό αέρα για τη μεταφορά θερμότητας και μάζας.

Ο κρύος αέρας θερμαίνεται από τον εναλλάκτη θερμότητας και στη συνέχεια εισέρχεται στον θάλαμο αέρα του στεγνωτήρα μέσω της εισόδου αέρα υγροποιημένου κρεβατιού.Τα υγρά υλικά τροφοδοτούνται ομοιόμορφα και συνεχώς στο υγροποιημένο κρεβάτι μέσω της εισόδουΥπό την διπλή επίδραση των δονήσεων που παράγονται από τον κινητήρα και της ομοιόμορφα κατανεμημένης ροής θερμού αέρα μέσω της πλάκας διανομής αέρα,τα υλικά παραμένουν σε αναστολή και έρχονται πλήρως σε επαφή με το ρεύμα θερμού αέραΤο αποξηραμένο καυσαέριο φιλτράρεται μέσω εξοπλισμού αποτρίχωσης πριν απορροφηθεί και εκφορτωθεί μέσω του ανεμιστήρα που προκαλείται,ενώ τα αποξηραμένα προϊόντα απορρίπτονται από την έξοδο.

(2) Περιγραφή συστήματος

1Αυτός ο δονητικός στεγνωτής υγροποιημένου κρεβατιού χρησιμοποιείται κυρίως για βιομηχανικές διαδικασίες ξήρανσης αλατιού, με τις ακόλουθες ειδικές λειτουργίες:

α) Ταχύτητα ροής: 300 kg/h

β) Μέθοδος συλλογής προϊόντων: Αποδέσμευση της κύριας μονάδας + πρωτογενής διαχωριστής κυκλώνων + απομάκρυνση σκόνης από το νερό

γ) Υλικό: Ο ανώτερος θάλαμος, το υγροποιημένο κρεβάτι και η θήκη εκφόρτωσης είναι κατασκευασμένα από ανοξείδωτο χάλυβα 316L, ενώ τα υπόλοιπα είναι χάλυβα άνθρακα.

2Ονομασία εξοπλισμού: Δονητικός υγροποιημένος στεγνωτής κρεβατιού

δ) Μοντέλο συσκευής: ZLG-6×0.45, Περιοχή κρεβατιού: 2,7m2

Μέρος στεγνώσεως μήκος: 5 m, έκταση στεγνώσεως: 2,25 m2, έκταση ψύξης: 0,45 m2

ε) Θερμή θερμοκρασία εισόδου αέρα: 150-160°C

στ) Θερμοκρασία εισόδου ψύξης αέρα: θερμοκρασία περιβάλλοντος

Ζ) Εγκατεστημένη ισχύς συστήματος: 31,5 kW

ι) Μέθοδος θέρμανσης: ατμός

i) κατανάλωση ατμού: 300-400 kg/h·

2Σύστημα θερμού αέρα

• 2.1 Σχετικές παραμέτρους

Όγκος αέρα του συστήματος: ~6000 m3/h

θερμοκρασία αέρα προθέρμανσης: θερμοκρασία περιβάλλοντος· θερμοκρασία αέρα μετά την θέρμανση: 150-160°C

• 2.2Ραδιενεργός

Συνολική έκταση = 200m2

• 2.3 Υλικό ψυγείου: Αδιάβροχο σωλήνα με πτερύγια αλουμινίου

• 2.4. Φουσκωτή θερμού αέρα

Πρότυπο: 4-72-4.5A 7.5KW


Ταχύτητα ροής αέρα: 5712 m3/h


Πίεση ανέμου: 2554 Pa


Υλικό: Α3 ολοκληρωμένη θήκη με θωρακιστική θήκη.


Ποσότητα: 1 μονάδα

• 2.5 Διάδρομος θερμού αέρα

Το σύστημα σωλήνων θερμού αέρα αποτελείται από έναν κύριο σωλήνα θερμού αέρα και τρεις κλάδους σωλήνων θερμού αέρα.Κάθε αγωγός κλάδου είναι εξοπλισμένη με μια βαλβίδα διανομής αέρα για τη ρύθμιση του όγκου της ροής αέρα για μεμονωμένες μονάδες εντός του κουτιού ελέγχου.


Διάμετρος κυριότερου σωλήνα θερμού αέρα: DN400, ποσότητα: 1 σύνολο, υλικό: 2mm ατσάλι A3


Διάμετρος σωλήνα διακλαδίου θερμού αέρα: DN360, ποσότητα: 3 σύνολα, υλικό: 2.5mm ατσάλι A3


Ελαφριά σύνδεση: DN360, Ποσότητα: 4 σετ, Υλικό: Διπλό στρώμα καμβά


Διαμέτρου αεραγωγού ψύξης: DN300. Ποσότητα: 1 σύνολο.


Η θερμική μόνωση των σωλήνων θερμού αέρα χειρίζεται επί τόπου από τον χρήστη.

3- Ξηραντικό ξενιστή:


• 3.1. Μοντέλο δονητικού υγροποιημένου στεγνωτήρα κρεβατιού: ZLG-6×0.45, επιφάνεια κρεβατιού: 2,7 m2

• 3.2 πλάτος κρεβατιού: 0,45 m, μήκος τμήματος ξήρανσης: 5 m, μήκος τμήματος ψύξης: 1 m

• 3.3. Μια πόρτα καθαρισμού είναι εγκατεστημένη στο πλάι του κατώτερου θαλάμου του στεγνωτήρα για να διευκολύνει την αφαίρεση των υλικών που πέφτουν κάτω από την πλάκα του πλέγματος.με 6mm Q235A πλακάκια από χάλυβα και εξωτερική σφραγίδα 1.5mm ατσάλι A3.

• 3.4Το άνω περίβλημα του στεγνωτήρα είναι εξοπλισμένο με ένα ανθεκτικό στη θερμοκρασία παράθυρο παρατήρησης που επιτρέπει στους χειριστές να παρακολουθούν τις εσωτερικές συνθήκες του στεγνωτήρα ανά πάσα στιγμή.Το άνω κάλυμμα είναι κατασκευασμένο από ανοξείδωτο χάλυβα 316L πάχους 3mm με ενίσχυση.

• 3.5Η συνολική δομή υποστήριξης του εξοπλισμού διαθέτει μόνωση από πυριτικό αλουμίνιο στο κάτω περίβλημα, με πάχος μόνωσης 50 mm.

• 3.6Πλάκα πλέγματος: διάμετρος τρύπας: φ2mm, ρυθμός ανοίγματος: ~5%, δομή ανοίγματος: ίσες τρύπες που διατίθενται σε κανονικό τριγωνικό σχέδιο, υλικό: 2mm3 316L ανοξείδωτο χάλυβα

• 3.7 Μηχανή δονήσεων

Μοντέλο: 1.5Kw×2, Δύναμη διέγερσης: Συχνότητα δονήσεων: 960 r/min

Ποσότητα: 2 μονάδες, με ρυθμιζόμενη δύναμη διέγερσης και γωνία διέγερσης

4Σύστημα επεξεργασίας καυσαερίων


• 4.1 Σχετικές παραμέτρους

Όγκος αέρα του συστήματος: ~6000 m3/h

• 4.2 Κεντρικός σωλήνας εξαγωγής

Το σύστημα αγωγών εξάτμισης αποτελείται από έναν κύριο αγωγό εξάτμισης και πέντε κλάδους αγωγών, ο καθένας από τους οποίους είναι εξοπλισμένος με βαλβίδα ελέγχου αέρα για τη ρύθμιση της ροής αέρα εξάτμισης για μεμονωμένες μονάδες.

Διάμετρος κεφαλής εξάτμισης: DN400, ποσότητα: 1 σύνολο, υλικό: ανοξείδωτο χάλυβα 2.0mm316L

Διάμετρος σωλήνα εξάτμισης: DN300, ποσότητα: 5 σετ, υλικό: ατσάλι 2,0mm316L

Ελαφριά συνδέσμους: 5 κομμάτια, υλικό: διπλά στρώματα καμβά

• 4.3 Πρωταρχικός διαχωριστής κυκλώνων
  Πρότυπο: XF-875, Ποσότητα: 1 μονάδα, Υλικό: 2mm 316L ανοξείδωτο χάλυβα
  Εγγυητή βαλβίδα εκκένωσης: DN200, ποσότητα: 1 μονάδα, υλικό: 316L

• 4.4 Εμπνευστικός ανεμιστήρας

Πρότυπο: 4-72-5A-15Kw

Ταχύτητα ροής αέρα: 7728 m3/h, πίεση αέρα: 3145 Pa

Βαλβίδα ισορροπίας αέρα: DN500

Ποσότητα: 1 μονάδα Υλικό: Q235A ολοκληρωμένη θήκη με θωρακιστικό πάτωμα δονήσεων

5Σύστημα ανίχνευσης και ελέγχου

• 5.1 Ανίχνευση και προβολή τάσης και ρεύματος ολόκληρης της μηχανής
• 5.2 Όλοι οι κινητήρες ελέγχονται μέσω κεντρικής λειτουργίας κουμπιού


IV Πεδίο εφαρμογής και περιγραφή:

VI. Κατάλογος φορέσιμων εξαρτημάτων

Απαντήσεις πελατών

Ο πελάτης ανέφερε σταθερή κίνηση υλικού χωρίς αισθητή απόφραξη ή συσσώρευση.ευθυγραμμίζεται καλά με την υπάρχουσα γραμμή παραγωγής.

Συμπεράσματα

Η περίπτωση δείχνει ότι στο αυστριακό βιομηχανικό περιβάλλον υψηλών προδιαγραφών, οι δονητικοί στεγνωτές υγροποιημένων κρεβατιώνκαι το σχεδιασμό διάτρησης μπορεί να εξασφαλίσει σταθερή ξήρανση και συνεχή παραγωγή για κόκκους υλικών.
